HolzfeuchteBaufeuchte

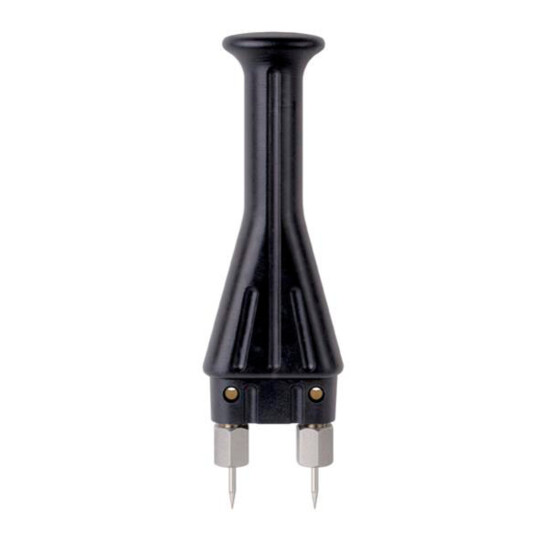

Einschlag-Elektrode
M 20

Best.Nr. 31003300

Einschlag-Elektrode zur Holzfeuchte- und Baufeuchte-Messung

BeschreibungAnwendungsfälle

Beschreibung

Die M 20 ist eine Einschlag-Elektrode zur Messung von Holzfeuchte und Baufeuchte . Sie basiert auf dem Widerstands-Messprinzip und kann an alle entsprechenden Messgeräte angeschlossen werden.

Die Elektrode ist u.a. für Feuchtemessungen von Schnittholz (bis 50 mm Stärke), Span- und OSB-Platten und Parkett geeignet.
Mithilfe eines geeigneten Schlaggeräts (z.B. Hammer) kann die Elektrode auch in harte Hölzer wie z.B. Buche eingeschlagen werden.

Sie ist ebenfalls für Messungen in weichen abgebundenen Baustoffen (z.B. Putze, Gips oder Gasbeton) sowie Dämm- und Isolierstoffen einsetzbar.

Messbereiche

Holzfeuchte

Die Elektrode kann mit allen Hydrometten verwendet werden, die auf der Widerstands-Messmethode basieren.

Widerstands-basierte Messung
Widerstands-basierte Messung
Messbereiche
min.4 bis max.100 % (atro)
min.31 bis max.41 % Wassergehalt

Der tatsächliche Messbereich ist abhängig vom angeschlossenen Messgerät.

Kompatible Messgeräte anzeigen
Baufeuchte

Die Elektrode kann mit allen Hydrometten verwendet werden, die auf der Widerstands-Messmethode basieren.

Widerstands-basierte Messung
Widerstands-basierte Messung
Messbereiche
min.0.1 bis max.42.2 Gew.-%
min.0.2 bis max.12 CM-%
min.0 bis max.80 digits

Der tatsächliche Messbereich ist abhängig vom angeschlossenen Messgerät.

Kompatible Messgeräte anzeigen

Technische Daten

  • Der Elektrodenkörper ist aus schlagfestem Kunststoff gefertigt
  • Im Lieferumfang sind jeweils 10 Elektrodenspitzen à 16 und 23 mm Länge enthalten

Kompatible MessgeräteKann mit diesen Messgeräten verwendet werden

HolzfeuchteBaufeuchteLuftfeuchteLufttemperaturOberflächentemperaturMaterialtemperaturLuftgeschwindigkeit
33 Elektroden wählbar
CH 17
4 bis 100 % (atro)
0 bis 199 digits
0,3 bis 8,5 Gew.-%
0,3 bis 6,5 CM-%
0.3 bis 25 Gew.-%
0.3 bis 12 CM-%
0 bis 100 % r.F.
±1,8 (10 bis 90 % r.F.) Sensor Genauigkeit
-20 bis 80 °C
±0,3 (-10 bis 70 °C) Sensor Genauigkeit
-40 bis 380 °C
±0,5 (0 bis 60 °C) Sensor Genauigkeit
-50 bis 250 °C
-30 bis 170 °C
-2,5 bis 2,5 m/s
Holzfeuchte
6 Elektroden wählbar
BL H 40
5 bis 40 % (atro)
Holzfeuchte
8 Elektroden wählbar
BL H 41
5 bis 40 % (atro)
4.5 bis 45 % (atro)
HolzfeuchteMaterialtemperatur
7 Elektroden wählbar
BL HT 70
5 bis 70 % (atro)
31 bis 41 % Wassergehalt
-50 bis 250 °C
Holzfeuchte
6 Elektroden wählbar
BL A plus
5 bis 50 % (atro)
5 bis 70 % (atro)
BaufeuchteHolzfeuchteOberflächentemperaturMaterialtemperatur
21 Elektroden wählbar
BL E
0.1 bis 42.2 Gew.-%
0.2 bis 9.9 CM-%
0 bis 200 digits
5.5 bis 58 % (atro)
-50 bis 250 °C
-50 bis 350 °C
Holzfeuchte
6 Elektroden wählbar
H 35
4 bis 30 % (atro)
Holzfeuchte
6 Elektroden wählbar
HT 65
4 bis 60 % (atro)
HolzfeuchteBaufeuchteOberflächentemperatur
21 Elektroden wählbar
HB 30
4 bis 30 % (atro)
0 bis 80 digits
0.5 bis 25 Gew.-%
0.3 bis 12 CM-%
0 bis 199 digits
0.3 bis 8.5 Gew.-%
0.3 bis 6.5 CM-%
-20 bis 199.9 °C
HolzfeuchteBaufeuchteLufttemperaturOberflächentemperaturMaterialtemperatur
29 Elektroden wählbar
HT 85 T
4 bis 100 % (atro)
0 bis 80 digits
0.5 bis 25 Gew.-%
0.3 bis 12 CM-%
-20 bis 200 °C
-50 bis 250 °C
-50 bis 350 °C
BaufeuchteLuftfeuchteLufttemperaturOberflächentemperaturMaterialtemperatur
37 Elektroden wählbar
UNI 2
0 bis 80 digits
0.5 bis 25 Gew.-%
0.3 bis 12 CM-%
0 bis 199 digits
0.3 bis 8.5 Gew.-%
0.3 bis 6.5 CM-%
0 bis 100 % r.F.
-20 bis 200 °C
-20 bis 70 °C
-50 bis 600 °C
-20 bis 199.9 °C
-50 bis 600 °C
HolzfeuchteBaufeuchteLuftfeuchteLufttemperaturOberflächentemperaturMaterialtemperatur
41 Elektroden wählbar
RTU 600
4 bis 100 % (atro)
0 bis 80 digits
0.5 bis 25 Gew.-%
0.3 bis 12 CM-%
0 bis 199 digits
0.3 bis 8.5 Gew.-%
0.3 bis 6.5 CM-%
0 bis 100 % r.F.
-20 bis 200 °C
-20 bis 70 °C
-50 bis 600 °C
-20 bis 199.9 °C
-50 bis 600 °C

TrägersystemDient auch als Trägersystem für verschiedene andere Elektrodenpaare

Holzfeuchte
11 Messgeräte

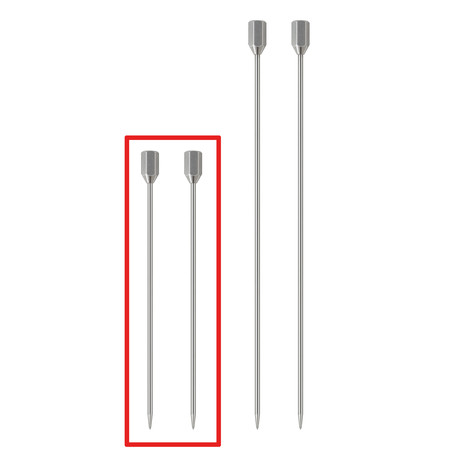

M 20-HW 200
Benötigt ein Trägersystem
min.4 bis max.100 % (atro)
min.31 bis max.41 % Wassergehalt

Messbereiche sind abhängig vom verwendeten Messgerät

Holzfeuchte
11 Messgeräte

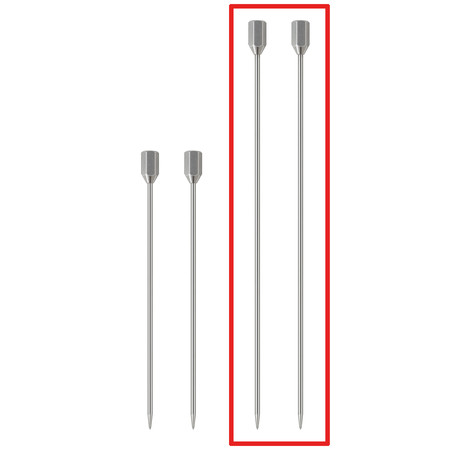

M 20-HW 300
Benötigt ein Trägersystem
min.4 bis max.100 % (atro)
min.31 bis max.41 % Wassergehalt

Messbereiche sind abhängig vom verwendeten Messgerät

Holzfeuchte
11 Messgeräte

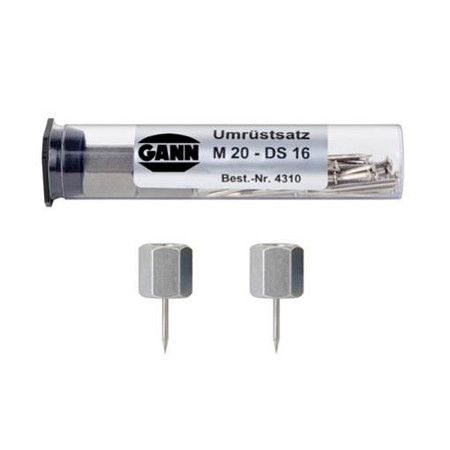

M 20-DS 16
Benötigt ein Trägersystem
min.4 bis max.100 % (atro)
min.31 bis max.41 % Wassergehalt

Messbereiche sind abhängig vom verwendeten Messgerät

Holzfeuchte
2 Messgeräte

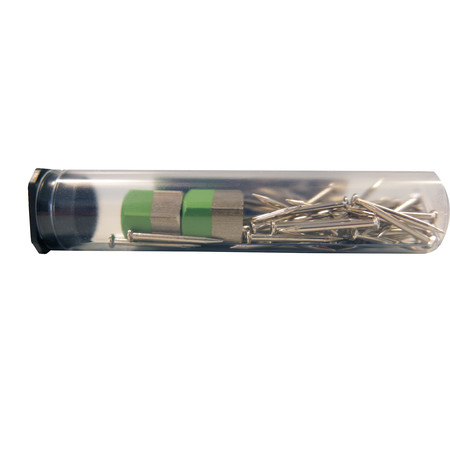

M 20-DS 16-i
Benötigt ein Trägersystem
min.4 bis max.100 % (atro)

Messbereiche sind abhängig vom verwendeten Messgerät

HolzfeuchteBaufeuchte
12 Messgeräte2 Anwendungsfälle
M 20-OF 15
Benötigt ein Trägersystem
min.4 bis max.100 % (atro)
min.31 bis max.41 % Wassergehalt

Messbereiche sind abhängig vom verwendeten Messgerät

min.0.1 bis max.42.2 Gew.-%
min.0.2 bis max.12 CM-%
min.0 bis max.80 digits

Messbereiche sind abhängig vom verwendeten Messgerät

Baufeuchte
6 Messgeräte
M 6-150
Benötigt ein Trägersystem
min.0.1 bis max.42.2 Gew.-%
min.0.2 bis max.12 CM-%
min.0 bis max.80 digits

Messbereiche sind abhängig vom verwendeten Messgerät

Baufeuchte
6 Messgeräte
M 6-250
Benötigt ein Trägersystem
min.0.1 bis max.42.2 Gew.-%
min.0.2 bis max.12 CM-%
min.0 bis max.80 digits

Messbereiche sind abhängig vom verwendeten Messgerät

Baufeuchte
6 Messgeräte2 Anwendungsfälle
M 20-Bi 200
Benötigt ein Trägersystem
min.0.1 bis max.42.2 Gew.-%
min.0.2 bis max.12 CM-%
min.0 bis max.80 digits

Messbereiche sind abhängig vom verwendeten Messgerät

Baufeuchte
6 Messgeräte2 Anwendungsfälle
M 20-Bi 300
Benötigt ein Trägersystem
min.0.1 bis max.42.2 Gew.-%
min.0.2 bis max.12 CM-%
min.0 bis max.80 digits

Messbereiche sind abhängig vom verwendeten Messgerät

Verbrauchsmaterial

Elektrodenspitzen ohne Isolation 16 mm
Elektrodenspitzen ohne Isolation 16 mm
31004610
Elektrodenspitzen ohne Isolation 23 mm
Elektrodenspitzen ohne Isolation 23 mm
31004620
